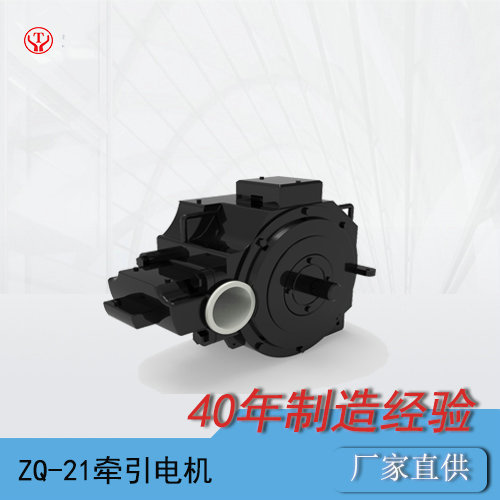

礦用電機車ZQ-21直流牽引電機優勢



一、40年經驗的技術團隊

國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。

二、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保ZBQ系列直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；

四、電機電樞采用特殊工藝，提高電機使用率，更適應惡劣工礦
很多司機圖省事違規操作經常燒電機，我們的電機工藝采用銅本體融化焊接，解決了錫焊不耐溫升的問題，大大提高了電機壽命，延長3倍以上。
電機換向器表面采用精密加工，確保碳刷和換向器的接觸良好，提高碳刷和電機使用壽命。（碳刷磨損產生的導電粉塵引起電機整機絕緣下降，換向片打火及損壞）

五、ZQ全系列使用高質量或者進口軸承
ZQ系列直流電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，效率高，長壽命和少維護；

六、ZQ全系列使用矽(硅)鋼片
ZQ系列直流電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

七、ZQ全系列使用F級及H級絕緣材料,高壓絕緣無短板

ZQ系列直流電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；

八、ZQ全系列電機使用

ZQ系列直流電機采用大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。

結構概述

1.  電機采用全封閉自冷式結構。一端伸軸，軸伸為圓錐形，通過齒輪傳動驅動機車車軸。電機通過軸承殼懸掛裝置于電機車車軸上。

2.  電機機座上方設有一個視察窗和一個出線盒。通過視察窗便于檢查換向器和電刷的工作情況及更

換電刷。出線盒內四根接線電纜，便于接線。接線后，接頭須用絕緣膠布包扎牢固，防止漏電。

3.  電機機座由鑄鋼 ZG25Ⅱ鑄成，兼作導磁體及安裝全部零、部件的骨架之用。 3.5  電機采用半刷桿結構；每個刷盒內裝有一塊帶尾電刷。
4.  電機采用半刷桿結構；每個刷盒內裝有一塊帶尾電刷

5.  換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 0.8mm 的云母板 5535

絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。 3.7  轉軸用φ90 的 45 號優質碳素圓鋼車制而成。
6.  轉軸用Φ90 的 45 號優質碳素圓鋼車制而成。

7.  電機軸承用 3 號工業鋰基潤滑脂潤滑，且傳動端用 NU413 圓柱滾子軸承，換向器端用 310 深溝球軸承。



 礦用電機車ZQ-21直流牽引電機參數

	功率	20.6Kw
	電壓	250V
	電流	95A
	轉速	600r/min
	最大電流	190A
	最大轉速	1400r/min
	結構形式	臥式
	工作制定額	S2-60MIN
	勵磁方式	串勵
	絕緣等級	F
	冷卻形式	IC40
	重量	525KG

我們是礦用機車行業的動力供應商，并且與湘電重裝，中國中車及山河智能等大型企業合作提供動力。
